詳細介紹
特 點
采用當今最先進的聲學多普勒剖面測流技術
直接水位、流量和水量輸出，實現實時在線及遙報流量
多流層流速剖面
高精度PowerPing采樣
精度不受水生物附著影響
安裝容易、操作簡便、維護方便
FlowPack指標流速率定軟件
適用范圍
河流流速、流量監測
船舶交通
輪船停泊
洪水預警系統
調水工程
灌溉渠道
環境監測
SL作為獨立的流量計進行流量在線實時監測
流 速
測量范圍：±6米/秒
分辨率：0.1厘米/秒
精確度：所測流速之±1％，±0.5厘米/秒 標準配置
用于水位測量的垂直波束換能器

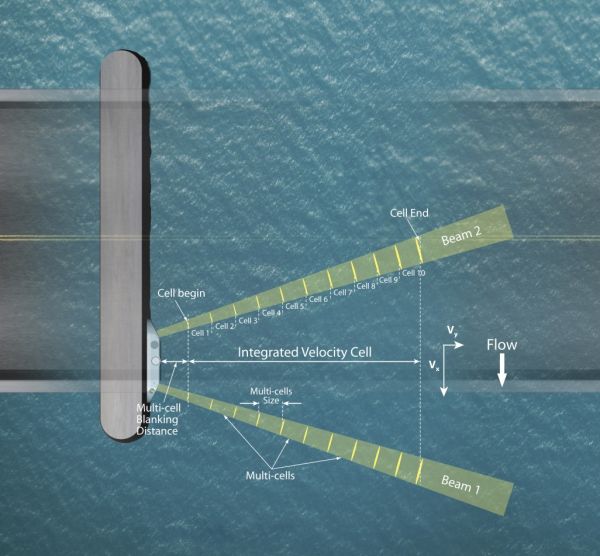

“多流層”流速剖面（可編，最高達10個等距離流層）
“獨立的”流速測量單元，此單元不僅在尺寸上可以不同于10個流層，而且還可以在儀器測量（采樣）范圍內由用戶選擇測量單元的大小，此單元適用于計算流量或其它特殊功能
流量評估和輸出，包括總水量
FlowPack 指標流速率定軟件
4M內存（可存儲200,000多個樣本）
溫度傳感器
- 分辨率：0.01℃
- 準確度：±0.1℃
通 訊
RS-232和SDI-12電源/通訊電纜（標配10米，如有需要可訂購長度達
100米）ViewArgonaut軟件用于參數設置、數據采集以及數據后處理
SonUtils PDA 軟件適用于掌上電腦
環 境
工作溫度：-5℃至60℃
存儲溫度：-10℃至70℃

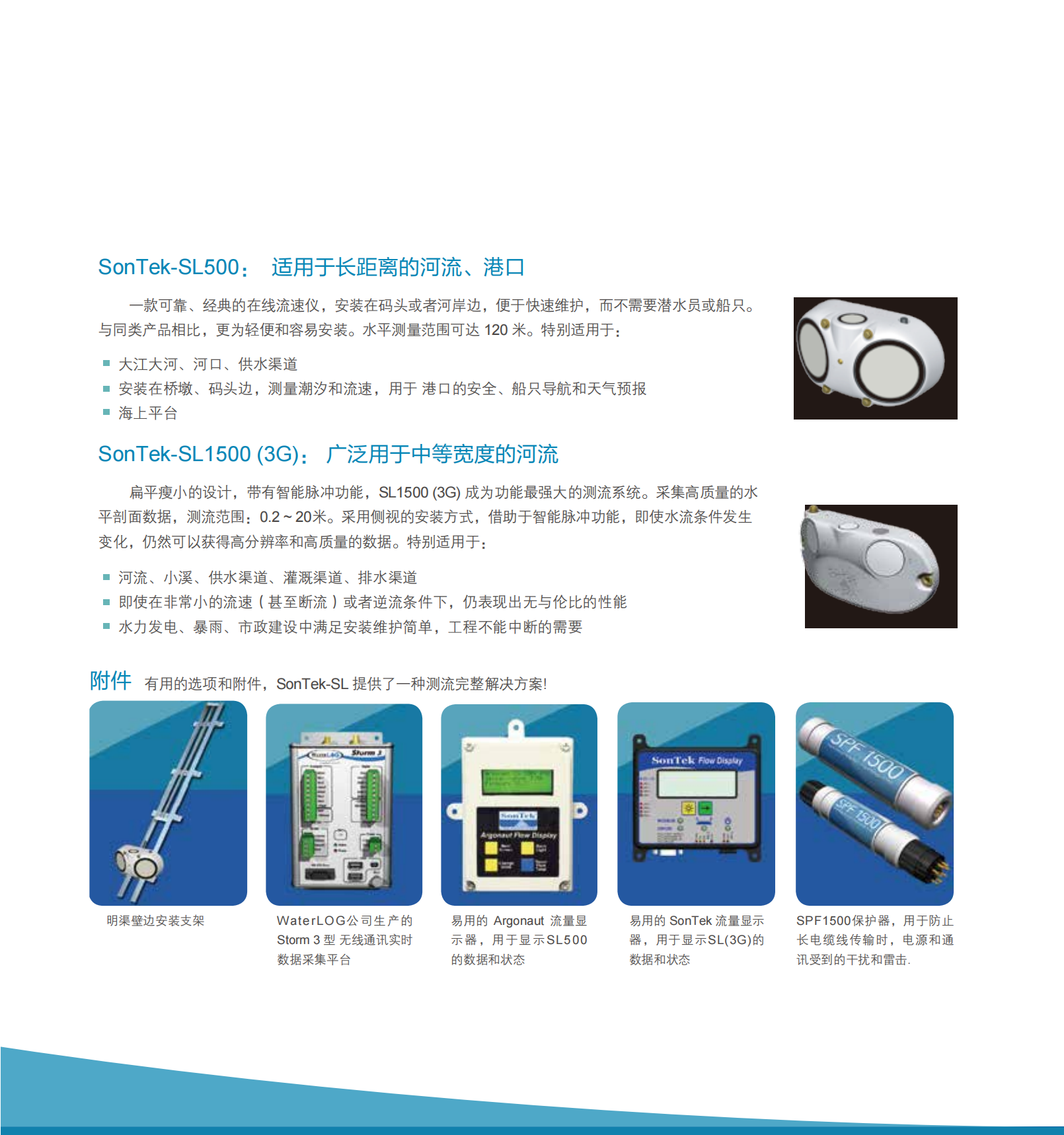

可選配置
實時流量顯示
用于自容式操作的外接電池倉（500瓦時）
波譜輸出
模擬信號輸出模塊（4-20mA或0-5V）
Modbus輸出模塊（MIM）
RS422輸出，可接長達
1500米的電纜河道安裝支架
YSI ECONET衛星或無線電遙測
|

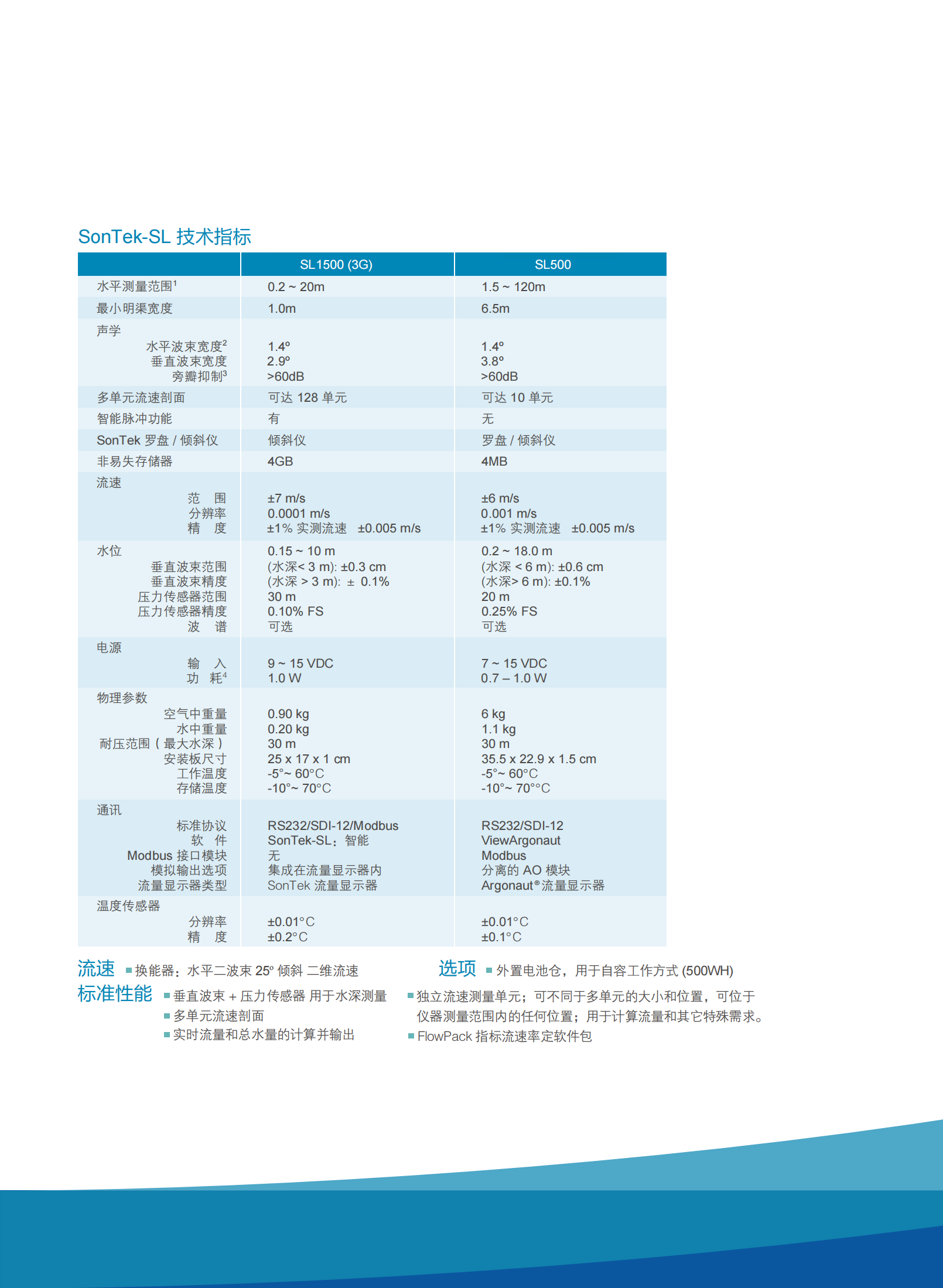

Argonaut-SL 系統規格 |
| SL1500 | SL500 | 測量范圍1 | 0.2-20米 | 1.5-120米 | 最小河道寬度 | 1.5米 | 6.5米 | 聲學指標
水平波束指向角2
垂直波束指向角2旁瓣抑制3 |
1.4°
1.4°＞60dB
|
1.4°1.4°
＞60dB
| 高精度PowerPing | √ | √ | SonTek羅盤/傾斜儀 | √ | √ | 水位
測量范圍
準確度
壓力傳感器準確度
波譜 |
0.15-10米
深度＜3米：±0.3厘米；深度≥3米：±0.1％
0.25％
可選
|
0.2-18米
深度＜6米：±0.6厘米；深度≥6米：±0.1％
0.25％
可選
| 電源
輸入
功耗4 |
7-15伏 直流
0.5-0.7瓦
|
7-15伏 直流
0.5-1.0瓦
| 物理參數
空氣中重量
水中重量
耐壓(最大水深)
安裝板尺寸 |
2.4公斤
0.2公斤
30米
集成安裝
|
6公斤
1.1公斤
30米
33.5×22.9×1.5厘米
| 注：
1.實際可測最大剖面深度隨測量斷面的具體條件的不同而變化
2.波束指向角是指在半功率(-3dB)時的角度
3.旁瓣抑制功能大大改善了在淺水河道測驗中最大測量距離對水深的要求
4.功耗會隨PowerPing功能和實時流量顯示功能的開關而變化
|
|
